La cavitación bomba centrífuga es uno de los problemas más comunes y costosos en los sistemas de agua. Ocurre cuando la presión local del líquido cae por debajo de su presión de vapor y se forman microburbujas que implosionan al migrar a zonas de mayor presión. El resultado: daños en el impulsor (picaduras), vibraciones, ruido tipo “grava” y pérdida sostenida de rendimiento. En el día a día, suele confundirse con aireación u obstrucciones; por eso conviene entender por qué sucede y cómo prevenirla desde el diseño, la instalación, la operación y el mantenimiento de bombas.
En mi experiencia asesorando la selección de bomba centrífuga, cuando el NPSH disponible queda “al límite”, el primer síntoma es el ruido intermitente y una caída de caudal en punta de curva. En Hidromec priorizamos la calidad del equipo, la verificación de la instalación y la rapidez en la respuesta para evitar paradas innecesarias.
¿Qué es la cavitación bomba centrífuga y por qué ocurre?

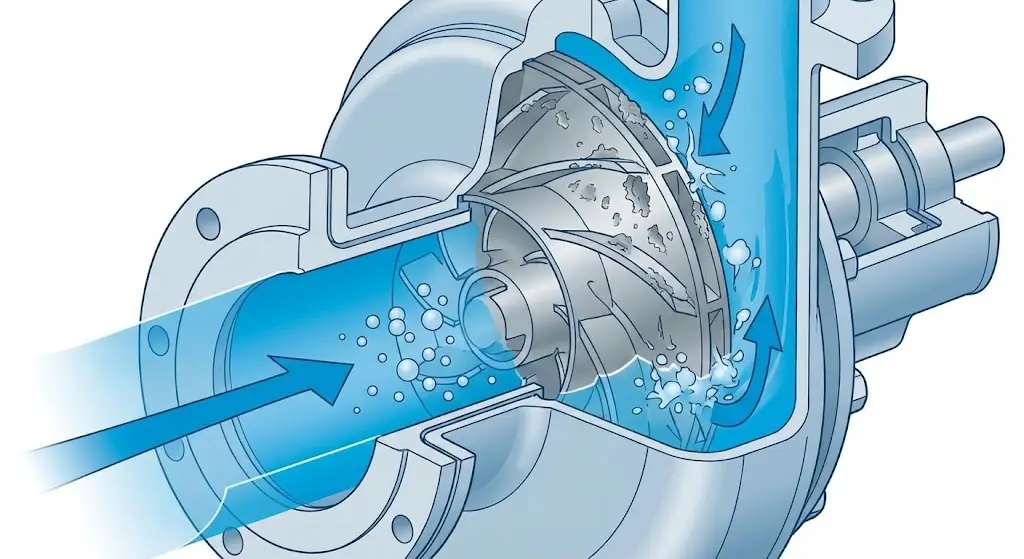

En una bomba centrífuga, el líquido entra por la succión al ojo del impulsor. Si en esa zona la presión cae por debajo de la presión de vapor del fluido (por pérdidas de carga excesivas, temperatura alta o altura de succión elevada), se forman burbujas de vapor. Al desplazarse hacia el borde del impulsor, donde la presión aumenta, esas burbujas colapsan violentamente contra las superficies metálicas. Esa microexplosión repetida produce erosión (picaduras), ruidos agudos y vibraciones que se transmiten por carcasa, tuberías y soportes.
Causas más habituales:
- NPSH disponible insuficiente frente al NPSH requerido por la bomba.
- Diámetros de succión inadecuados, líneas largas o con muchos accesorios (codos, válvulas) que incrementan pérdidas.
- Altura de succión excesiva o pozo con nivel variable.
- Filtros/coladores obstruidos, válvula de pie defectuosa o ingreso de aire falso.
- Temperatura elevada del fluido (menor margen contra presión de vapor).
Cuando recibimos reportes de “ruido a piedras”, nuestro protocolo incluye verificar la línea de succión: diámetro, longitud, cantidad de accesorios y estado del colador. Muchas veces, corrigiendo ese tramo se elimina la cavitación sin cambiar el equipo.
Cavitación por succión vs. por descarga
- Por succión (inlet): la más común. Se origina antes o en el ojo del impulsor por caída de presión.
- Por descarga (outlet): menos frecuente; aparece con válvulas muy cerradas o recirculaciones internas que generan zonas de baja presión en la periferia del impulsor o difusor.
Síntomas y daños de la cavitación: ruido, vibración y pérdida de rendimiento
Síntomas operativos:
- Ruido característico (como “grava” o “chirridos” intermitentes) que aumenta con el caudal.
- Vibración creciente, especialmente en bandas de frecuencia específicas.
- Caída de caudal y/o presión a igual velocidad de giro.
- Inestabilidad en la curva: el punto de operación “se mueve”.
Daños visibles:
- Picado en el impulsor (bordes de los álabes), tapa y voluta.
- Desgaste prematuro de sellos mecánicos y cojinetes por vibración.
- Sobrecalentamiento de motor por operar lejos del BEP (Best Efficiency Point).
Cómo diferenciar de aireación/obstrucción:
- La aireación genera ruidos, pero típicamente trae “pérdida de cebado” y caudal errático; la cavitación puede mantener caudal, aunque menor, con vibraciones más agresivas.
- Una obstrucción produce caída de caudal sostenida sin ruido característico; al retirar el filtro o limpiar tuberías, el desempeño vuelve rápidamente.
Hemos visto bombas aparentemente “dañadas” que recuperan su rendimiento con una limpieza de colador y corrección del diámetro de succión. Esa asesoría técnica, sumada a entregas ágiles de accesorios, evita reemplazos costosos.
NPSH: cómo calcularlo y qué revisar en la succión
El NPSH (Net Positive Suction Head) es el “margen de presión” disponible en la succión para impedir que el líquido hierva. Debemos comparar:
- NPSH disponible (NPSHa): lo que entrega la instalación.
- NPSH requerido (NPSHr): lo que necesita la bomba (lo provee el fabricante en la curva).
Mini-cálculo guiado (agua a temperatura ambiente):
- Determina la altura estática entre el nivel libre del tanque y el eje de la bomba (positiva si el tanque está sobre la bomba; negativa si está por debajo).
- Suma la presión atmosférica (≈10,3 mca a nivel del mar; ajusta por altitud) y resta la presión de vapor del agua (≈0,3 mca a 20 °C).
- Resta pérdidas de carga en la succión (tubería, codos, válvulas, filtro).
- Resultado = NPSHa.
- Compara con NPSHr de la curva del fabricante al caudal de trabajo. Regla práctica: deja un margen de seguridad (p. ej., NPSHa ≥ NPSHr + 0,5–1,0 m).
Checklist rápido de succión (evita cavitación):
- Mantén diámetro de succión ≥ al de la brida de la bomba; evita reducciones bruscas.
- Minimiza accesorios antes de la bomba; usa codos de radio largo.
- Instala colador o válvula de pie adecuados y mantenlos limpios.
- Verifica alineación y que no haya falsas tomas de aire en uniones roscadas.
- Reduce altura de succión o eleva nivel del líquido cuando sea posible.
- Si el fluido está caliente, considera pre-enfriamiento o redimensiona para mayor NPSHa.
En Hidromec dimensionamos la succión con diámetros generosos y revisamos la longitud efectiva de tubería; esa práctica, sumada a curvas de selección conservadoras, nos permite entregar soluciones confiables y con menos incidencias por cavitación.
Cómo evitar la cavitación según la aplicación: construcción, minería, agricultura, piscinas y residencial
Construcción
En achiques y by-pass, los niveles de pozo varían y el material en suspensión puede obstruir coladores. Recomendaciones:
- Bombas con curva estable y paso de sólidos si aplica.
- Succión corta con mangueras reforzadas y colador de área amplia.
- Ajustar caudal para operar cerca del BEP; evita estrangular en exceso la descarga.
- Si requieres reemplazo inmediato de bomba centrífuga, revisa nuestras opciones en bombas centrífugas de Hidromec.
Minería
Abrasivos y fluidos viscosos elevan pérdidas de carga y exigen más NPSH:
- Evalúa bombas con materiales y recubrimientos adecuados.
- Mantén líneas de succión robustas y monitorea vibraciones.
- Considera variadores de frecuencia para ajustar punto de operación.
- Para proyectos integrales con múltiples puntos de consumo, un sistema de bombeo correctamente dimensionado reduce riesgos de cavitación.
Agricultura
En riego por goteo y aspersión:
- Dimensiona filtros y colectores para bajas pérdidas.
- Si el reservorio está bajo el nivel de la bomba, reduce altura de succión o usa islas de cebado.
- Para continuidad y respaldo, contempla un sistema de bombeo con variador y protección contra trabajo en seco.
Piscinas
Temperaturas moderadas y filtros que se saturan:
- Limpia canastas y medios filtrantes; la caída de presión en filtro suma pérdidas.
- Mantén tramos rectos antes de la bomba y juntas herméticas para evitar ingreso de aire.
- Si tu equipo necesita reemplazo por desgaste del impulsor, compara curvas en bombas centrífugas y valida el NPSH.
Residencial
Variaciones de altura y demandas intermitentes:
- Selecciona equipos con protección contra trabajo en seco y presurizadores adecuados.
- Verifica el diámetro de succión y la distancia desde cisterna a bomba; pequeños cambios eliminan cavitación.
- Si quieres ahorrar tiempo en la decisión, podemos integrar un sistema de bombeo con control automático y accesorios compatibles.
En aplicaciones agrícolas y residenciales solemos recomendar nuestra línea de bombas centrífugas cuando el diseño exige eficiencia y estabilidad; y si el proyecto escala, proponemos un sistema de bombeo dimensionado por nuestro equipo para asegurar NPSH suficiente a todas las cargas.
Mantenimiento y monitoreo: prácticas para reducir la cavitación
La prevención no termina con el diseño. Un mantenimiento de bombas bien planificado conserva el margen de NPSH y evita sorpresas:
- Rutinas de inspección: limpieza de coladores, verificación de válvula de pie, apriete de uniones, revisión de alineación y soportes.
- Monitoreo de vibraciones y ruido: tendencia a bandas características cuando hay cavitación.
- Control de temperatura del fluido y de condiciones del proceso (viscosidad, sólidos).
- Registro del punto de operación (caudal/presión) para detectar desviaciones.
- Reacondicionamiento de impulsores con picaduras y auditoría de la succión si el daño reaparece.
Nuestro enfoque combina mantenimiento preventivo con asesoría postventa. Cuando detectamos vibraciones anómalas, respondemos rápido con repuestos y ajustes de instalación, priorizando la continuidad operativa.
Selección del equipo y accesorios de succión correctos
La selección de una bomba centrífuga adecuada y sus accesorios define el éxito. Puntos clave:
- Curva Q-H y NPSHr: confirma que el NPSHa de tu sistema excede el NPSHr en todo el rango operativo.
- Materiales: en fluidos con sólidos o químicos, selecciona materiales resistentes.
- Accesorios: colador de pie sobredimensionado, válvulas de paso completo, codos de radio largo, tramos rectos antes de la succión (≥5–10 diámetros).
- Control: variador de frecuencia para acercarte al BEP sin estrangular descarga.
- Protecciones: presostatos/caudalímetros para proteger contra trabajo en seco.
- ¿Necesitas ayuda para elegir? Compara opciones en bombas centrífugas de Hidromec o solicita un sistema de bombeo a medida.
Trabajamos con catálogos actualizados y tiempos de entrega ágiles. Esa combinación —calidad del producto, velocidad y confiabilidad— reduce riesgos de cavitación porque permite corregir rápido y mantener el sistema cerca de su punto ideal.
Conclusión: cavitación bajo control en tu sistema de bombeo
Diagnosticar la cavitación bomba centrífuga a tiempo (ruido, vibración) evita daños fatales en impulsor y sellos; es el resultado predecible de operar con NPSH insuficiente o succión mal diseñada. Diagnosticar sus síntomas (ruido, vibración, pérdida de rendimiento), revisar la succión y dimensionar correctamente la bomba centrífuga evita daños en impulsor y sellos. Con buenas prácticas de instalación, mantenimiento de bombas disciplinado y la selección adecuada, tu sistema de bombas de agua mantendrá su eficiencia y vida útil.
Si buscas una recomendación concreta y rápida, nuestro equipo puede auditar tu succión, calcular NPSHa y proponerte la solución adecuada con entrega ágil: explora bombas centrífugas o solicita un sistema de bombeo diseñado para minimizar los problemas de cavitación desde el día uno.
Preguntas frecuentes (FAQs)
1) ¿Cómo sé si mi bomba está cavitando o si es aire falso?
El ruido “a piedras” y la vibración aumentan con el caudal; además, observarás picaduras al abrir la carcasa. La aireación suele traer pérdida de cebado y caudal muy errático. Revisa uniones, colador y pérdidas en succión.
2) ¿Qué relación hay entre NPSH y temperatura del agua?
A mayor temperatura, mayor presión de vapor y menor margen de NPSHa. Si bombeas agua caliente, aumenta el diámetro de succión, reduce accesorios y verifica la elevación del estanque para ganar NPSH.
3) ¿Puedo “curar” la cavitación bajando rpm con variador?
Sí, reducir rpm baja caudal y pérdidas en succión, elevando el NPSH relativo; aun así, es una medida de contingencia. Corrige el tramo de succión para una solución definitiva.
4) ¿Qué daños causa la cavitación en el impulsor y sellos?
Picaduras en los bordes del impulsor, desgaste de sellos mecánicos y cojinetes por vibración; también se ve pérdida de rendimiento y consumo eléctrico elevado.
5) ¿Qué mantenimiento ayuda más?
Limpieza regular de coladores y filtros, verificación de válvulas de pie, control de vibraciones y registro de caudal/presión. Mantener la succión libre es la defensa más efectiva.
6) ¿Dónde encuentro más soluciones integrales?
Si tu escenario es variable o multiusuario, evalúa un sistema de bombeo con control automático, respaldo y protecciones.
