En el mundo de la ingeniería hidráulica y la construcción en Perú, vemos un error repetirse constantemente: la selección de bombas «al ojo». Muchos maestros de obra, e incluso algunos ingenieros junior, seleccionan una bomba basándose únicamente en la potencia (HP), ignorando el factor más crítico del diseño: la Altura Dinámica Total (ADT).
En Hidromec Ingenieros, sabemos que una bomba mal calculada resulta en dos escenarios: o sobredimensionas el equipo (gastando energía innecesariamente) o, peor aún, el agua nunca llega al tanque elevado. En esta guía técnica, te enseñaremos a calcular Altura Dinámica Total ADT para que dejes de adivinar y comiences a diseñar con precisión.
¿Qué es la Altura Dinámica Total (ADT)?
La ADT no es solo la altura física del edificio. Es la resistencia total que la bomba debe vencer para mover el fluido desde el punto de succión hasta el punto de descarga final. Se compone de tres variables fundamentales:
ADT = Altura Geométrica (Hg) + Pérdidas por Fricción (Hf) + Presión Residual (Pr)
1. Altura Geométrica (Hg)
Es la distancia vertical física (en metros) desde el nivel del agua en la cisterna (succión) hasta el punto más alto de descarga (tanque elevado o servicio más lejano).
Consejo Pro: Mide siempre desde el nivel mínimo de agua de la cisterna, no desde el piso de la bomba, para asegurar el funcionamiento en las condiciones más críticas.
2. Pérdidas por Fricción (Hf)
Aquí es donde la mayoría falla. El agua pierde energía al rozar con las paredes de la tubería y al pasar por accesorios. Para calcularlo necesitas:
- Longitud total de la tubería (recorrido horizontal + vertical).
- Cantidad de accesorios (codos, tees, válvulas check). Cada accesorio tiene una «longitud equivalente» en metros de tubería recta.
- Material y diámetro de la tubería (PVC, Fierro Galvanizado, etc.).
Ejemplo: Un codo de 90° de 1″ equivale aproximadamente a 1.5 metros de tubería recta en pérdidas.
3. Presión Residual (Pr)
Es la presión con la que necesitas que el agua salga al final del recorrido. Si es para llenar un tanque elevado, la presión residual puede ser cercana a cero (presión atmosférica). Pero si es para un sistema de hidroneumático o griferías modernas, necesitarás garantizar entre 20 a 30 PSI adicionales al final de la línea.
Seleccionando la Bomba Correcta según la Curva
Una vez tienes tu ADT (ejemplo: 45 metros) y tu Caudal deseado (ejemplo: 60 litros por minuto), no debes pedir una bomba «de 2 HP». Debes mirar la Curva de Rendimiento de la bomba.

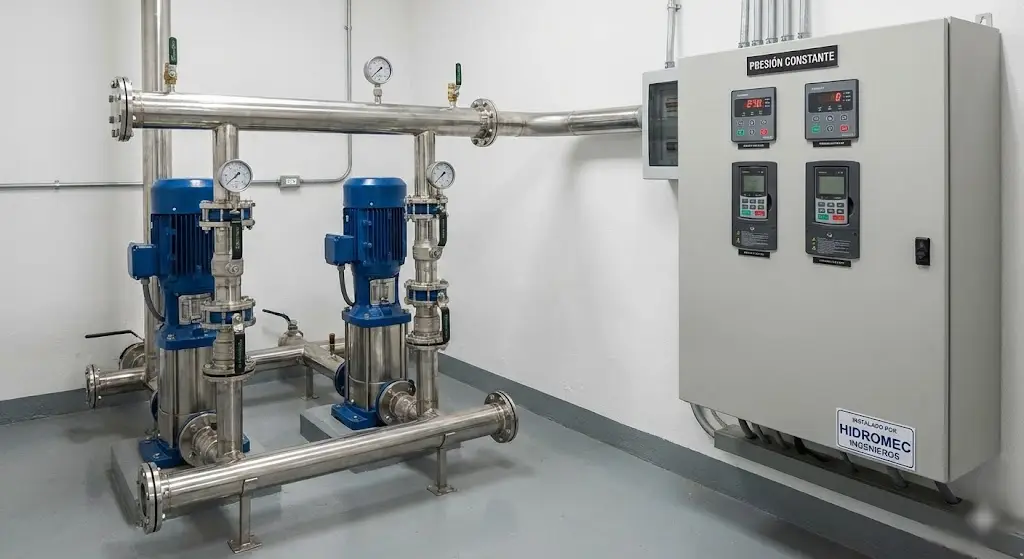

Para proyectos de gran altura o que requieren vencer mucha fricción (alta ADT), las bombas centrífugas estándar pueden quedarse cortas. En estos casos, la solución de ingeniería correcta suelen ser las Bombas Multietápicas, diseñadas específicamente para ganar presión mediante múltiples impulsores.
Puedes revisar las curvas y fichas técnicas de nuestros equipos de alta presión en nuestra categoría de Bombas Multietápicas Verticales, ideales para edificios altos y sistemas industriales.
Riesgos al calcular Altura Dinámica Total ADT incorrectamente
- Si la ADT calculada es menor a la real: La bomba no tendrá fuerza para subir el agua. El caudal será cero.
- Si la ADT calculada es mayor a la real: La bomba entregará mucho más caudal del necesario, trabajando fuera de su punto de eficiencia (BEP), lo que puede causar cavitación, ruido excesivo y quemar el motor por amperaje alto.
Soporte de Ingeniería Hidromec
Sabemos que calcular Altura Dinámica Total ADT y sus pérdidas por fricción puede ser tedioso (usando fórmulas como Hazen-Williams) puede ser tedioso y propenso a errores humanos si no se tiene el software adecuado. Como profesionales, tu tiempo es valioso.
¿Tienes un proyecto complejo en planos? No arriesgues tu reputación. El equipo de ingeniería de Hidromec puede realizar el cálculo de selección por ti, garantizando que el equipo propuesto (Bomba + Tablero) sea exactamente el que tu proyecto necesita, ni más grande, ni más chico.
